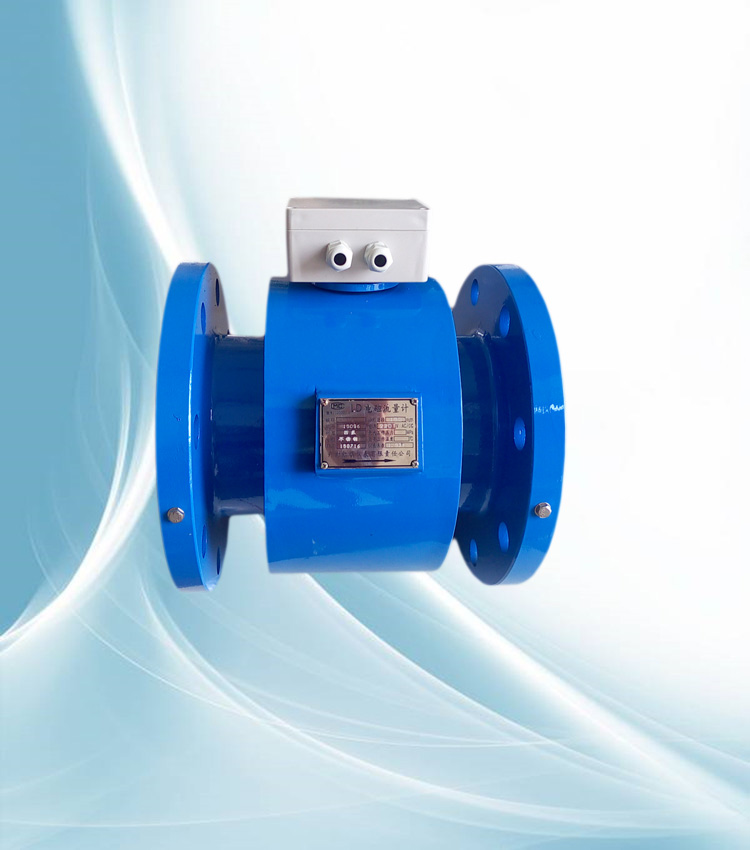

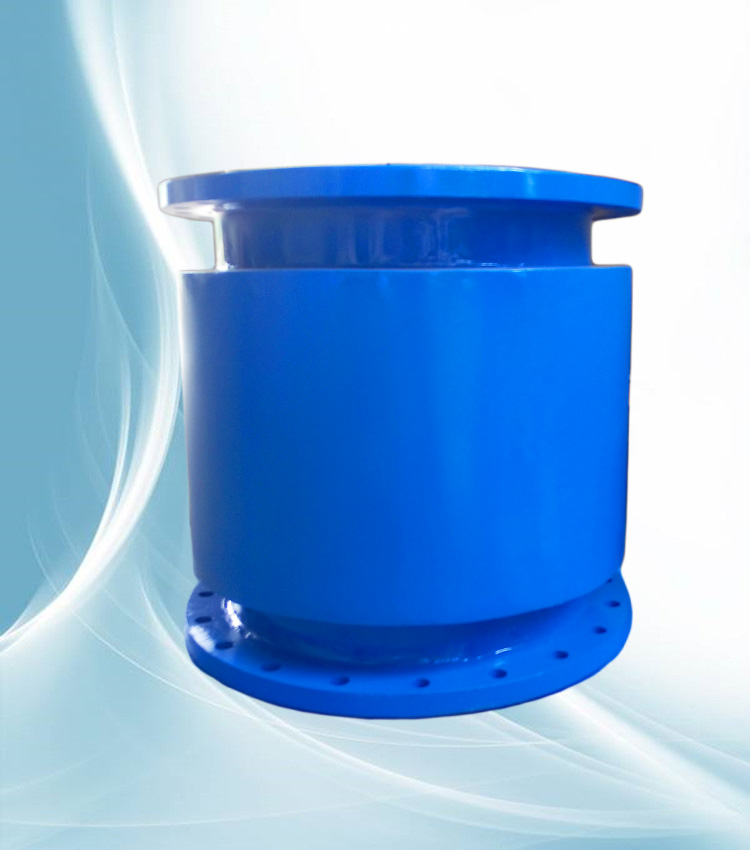

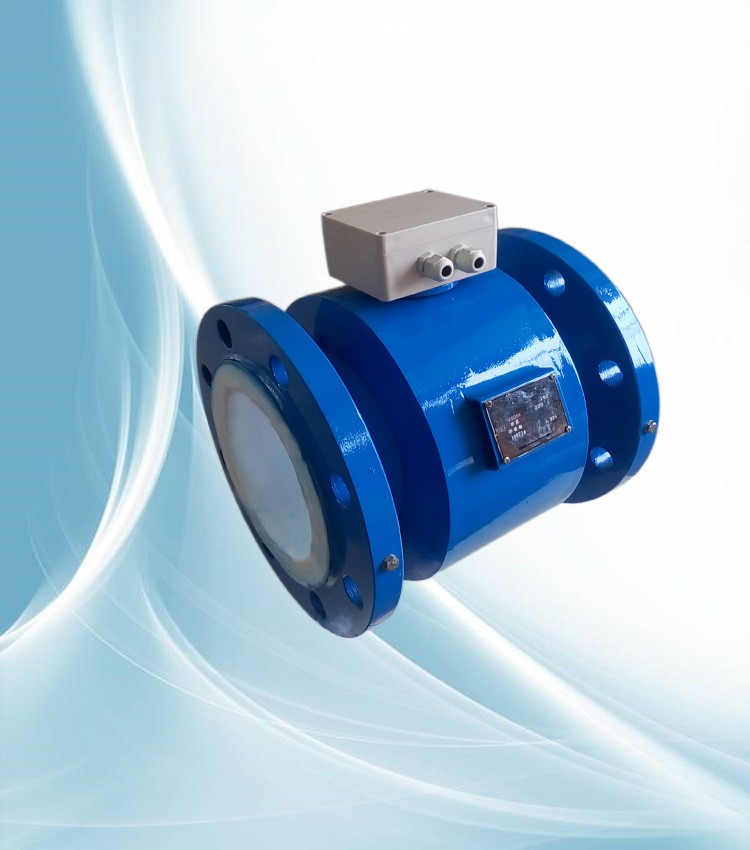

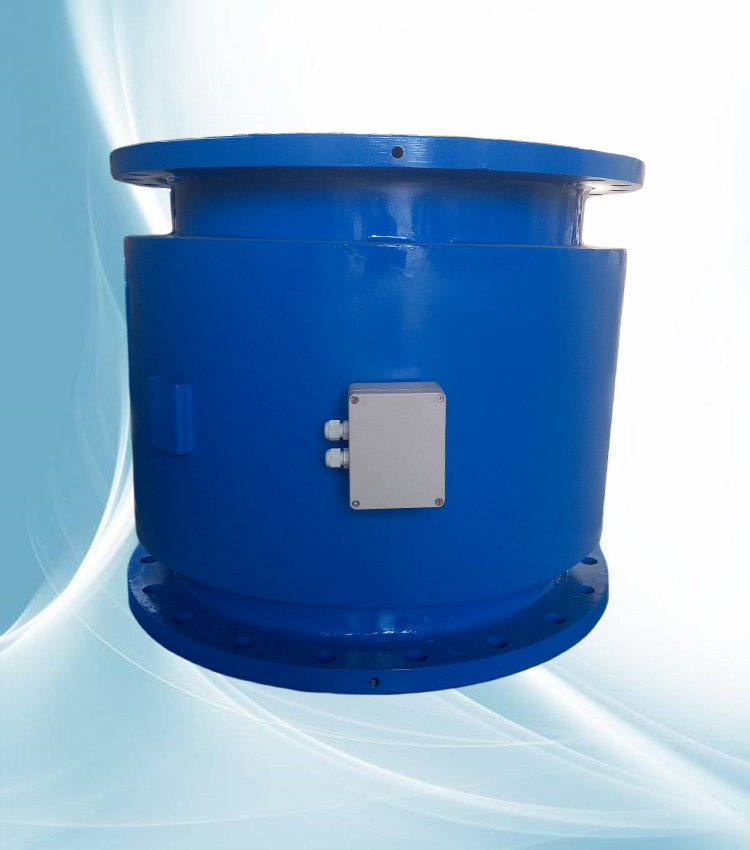

分體式電磁流量計
- 品牌：紅旗儀表
- 型號：LD-150
- 市場價：3800 元
- 優惠價：2800 元
分體式電磁流量計
一、分體式電磁流量計簡介
分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
二、分體式電磁流量計產品特點
１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
３、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能
分體式電磁流量計的傳感器裝在有腐蝕性管道上時，流量傳感器和接地環在一起接地，還要使用較粗的銅導線繞過傳感器擴街在管道兩測的連接法蘭上，導致陰極保護電路在傳感器之間隔離有時候會雜散電流過大，若電解槽沿著電解液的泄漏影響了EMF的正常測量，就可以在流量傳感器與連接的工藝之間使用電氣隔離的方法。電磁流量計的轉換器與傳感器之間的信號電纜長度不超過50M，而且信號電纜必須用鍍鋅管套上，鍍鋅管在空中，就把鍍鋅管用導線可靠接地，接地電阻要小于10歐姆；避雷器接地線長度不能超過1米，截面積大于6平方米的多股通信絕緣導線，如果周圍沒有地網，就在避雷器附近做一個簡單的地網，然后把避雷器接地線接在地網上。制作地網的方法：三條長度為1.5米的扁鋼或角鋼，按照正三角形的排列打入地下，上面用扁鋼條吧三條扁鋼焊起來，在其中一個角上焊接螺栓，一個地網就完成了。電磁流量計的安裝對于用戶而言非常重要，一定要遵守安裝桂法，這樣能保證流量計在沒有其他異常的時候正常工作。
四、分體式電磁流量計技術參數
|
執行標準 |
電磁流量計（JJG1033-2007） |
| 公稱通經（mm）,（特殊規格可定制） | 管道式,四氟,襯里：DN10-DN600 |
| 管道式橡膠襯里：DN40-DN2000 | |
| 流動方向 | 正,反,凈流量 |
| 量程比 | 150:1 |
| 重復性誤差 | 測量值的±,0,1% |
| 精度等級 | 0,5級,1,0級 |
| 被測介質溫度 | 常規橡膠襯里：-20～+60℃ |
| 高溫橡膠襯里：-20～+90℃ | |
| 聚四氟乙烯,襯里：-30～+120℃ | |
| 高溫型四氟襯里：-20～+160℃ | |
| 額定工作壓力,（高壓可定制） | DN10～DN25≤4,0MPa |
| DN32～DN150≤1,6MPa | |
| DN200～DN600≤1,0MPa | |
| DN700～DN2000≤0,6MPa | |
| 流速范圍 | 0,1-15m/s |
| 電導率,范圍 | 被測流體電導率≥5μs/cm |
| 信號輸出 | 4～20mA（負載電阻0～750Ω）,脈沖/頻率,控制電平 |
| 通訊輸出 | RS485,MODBUS協議,HART協議,Profibus-DP協議 |
| 供電電源 | 220VAC,允差15%或24VDC,紋波,≤5% |
| 要求直管段長度 | 上游≥5DN,下游≥2DN |
| 連接方式 | 流量計與配管之間均采用法蘭連接,法蘭符合國際：GB/T9113,1-2000 |
| 防爆等級 | Exd[,ia,]iaqIICT5 |
| 防護等級 | IP65,特殊訂制最高可達IP68 |
| 環境溫度 | -25～+60℃ |
| 相對濕度 | 5%～95% |
| 消耗總功率 | 小于20W |
